Понимание механики машины для наполнения и запечатывания туб редко бывает простым любопытством. Это представляет собой важный шаг в оценке и закупке оборудования. Плохо подобранное оборудование приводит к серьезным узким местам производства. Вы можете столкнуться с досадными отказами уплотнений, неточным дозированием, которое приведет к дорогостоящей потере продукта, или длительным простоем при перенастройке. Эта статья переводит ваше внимание с базовых обзоров эксплуатации на более глубокие знания в области механики. Мы исследуем, как интеллектуальная механическая конструкция напрямую влияет на производительность вашего производства, совместимость материалов и общую эффективность оборудования (OEE). Поняв эти основы инженерии, вы сможете принимать обоснованные решения. Вы научитесь оценивать точность дозирования, понимать различные технологии уплотнения и оптимизировать автоматические переключения. В конечном итоге эти знания помогут вам выбрать оборудование, точно соответствующее вашим производственным потребностям, гарантируя как целостность продукта, так и эксплуатационную эффективность.

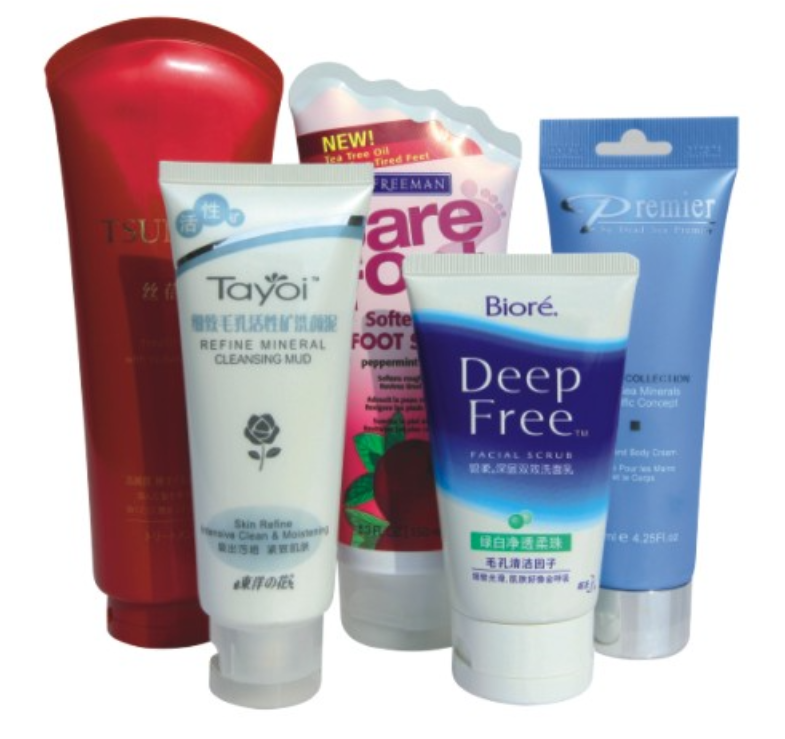

Принципы работы машины диктуют совместимость материалов; Для пластиковых, ламинатных и алюминиевых туб требуются разные запечатывающие головки.
Механизм дозирования (например, поршневой или объемный) определяет точность наполнения и позволяет обрабатывать продукцию различной вязкости (от сыворотки до густой пасты).
Автоматизированные переналадки и обнаружение неисправностей с помощью ПЛК являются основными отличиями устройств начального уровня от масштабируемых высокопроизводительных производственных систем.
Оценка машины требует физических испытаний материалов и проверки целостности уплотнений в условиях эксплуатационных нагрузок.
Каждый успешный производственный цикл начинается с надежной механической синхронизации. Менеджеры предприятий должны сопоставить пошаговый механический процесс с четкими критериями успеха производства. Эти критерии включают общую скорость обработки, точность ориентации труб и уменьшение количества дефектов. При оценке оборудования для наполнения туб необходимо тщательно изучить четыре основных этапа работы.
Шаг 1: Загрузка и кормление зонда
Механика: Процесс начинается, когда кассетные системы или автоматические бункеры подают пустые тубы на поворотные индексирующие столы. В современных машинах используются вакуумные рычаги, которые аккуратно вытягивают отдельные трубки из желоба и помещают их в удерживающие шайбы на поворотном диске.
Оценочная линза: обратите особое внимание на риск повреждения зонда на этом этапе кормления. Хлипкие механизмы подачи могут помять алюминиевые тубы или поцарапать глянцевый пластиковый ламинат. Вам также следует проверить точность датчика обнаружения застревания. Если шайба остается пустой, машина должна мгновенно это распознать, чтобы приостановить заправочную насадку и предотвратить беспорядочные разливы.
Шаг 2. Регистрация и ориентация печати
Механика: после загрузки трубы поворачиваются к станции ориентации. Здесь фотоэлектрические датчики высокого разрешения сканируют поверхность трубы. Они ищут конкретную напечатанную отметку на глазу. Затем шаговые двигатели вращают каждую трубку вокруг своей оси, идеально выравнивая отметку. Это гарантирует, что произведение искусства будет направлено в правильном направлении, прежде чем запечатывающие губки зафиксируются.
Оценочная линза: Изучите скорость вращения шаговых двигателей. Медленные двигатели заглушат всю вашу производственную линию. Кроме того, проверьте чувствительность датчика к малоконтрастным изображениям на упаковке. Датчики должны различать тонкие цветовые градиенты, чтобы избежать смещения уплотнений.
Шаг 3: Дозирование (Наполнение)
Механика: В высокопроизводительных машинах используется технология наполнения снизу вверх. В них используются водолазные насадки, которые опускаются на самое дно пустой трубки. По мере потока продукта сопло медленно поднимается. Это контролируемое движение предотвращает образование воздушных карманов внутри вязких продуктов.
Оценочная линза: вашей главной задачей здесь является предотвращение разбрызгивания или образования остатков продукта. Слежение происходит, когда веревка продукта прилипает к соплу и падает на внутренние стенки трубки. Любой продукт, попадающий в верхнюю зону уплотнения, неизбежно нарушит окончательную целостность уплотнения.
Шаг 4: Запечатывание, кодирование и удаление
Механика: заключительный этап включает в себя надежное закрытие верхней части трубы. В зависимости от подложки губки нагревают, сжимают или сгибают материал. Затем станция кодирования выбивает коды партий и сроки годности непосредственно на пломбу. Наконец, обрезное лезвие срезает излишки верхнего материала для получения чистой поверхности, прежде чем машина автоматически вытолкнет трубку.
Объектив оценки: Оцените систему управления отходами обрезки. Машина должна пылесосить или сметать пластиковые осколки, чтобы предотвратить механическое заедание. Кроме того, проверьте целостность эстетики пломбы. Неровные срезы или деформированное тиснение указывают на плохую калибровку челюстей.
Механика дозирования играет определяющую роль в сокращении потерь продукта и обеспечении целостности рецептуры. Вы не можете использовать универсальный подход к сцеживанию. Физические характеристики вашего продукта определяют механические требования к заправочной станции.
Механика: Поршневые насосы работают по принципу объемного вытеснения. Поршень с механическим приводом втягивает точный объем продукта в цилиндр. Затем он нагнетает этот точный объем через сопло в трубку.
Применение: Эти надежные системы идеально подходят для густых, высоковязких продуктов. Рассмотрим, как работает наполнитель для тюбиков с зубной пастой . Для работы с плотными абразивными смесями в нем используются мощные пневматические поршневые насосы. Зубная паста часто содержит диоксид кремния или пищевую соду. Поршневой насос легко выталкивает эти абразивные частицы, не разрушая при этом внутренние уплотнения насоса.
Механика: Роторные насосы обеспечивают непрерывное измерение расхода. Взаимосвязанные шестерни создают силу всасывания, которая втягивает жидкость через систему, измеряя ее скоростью и временем вращения, а не фиксированным объемом цилиндра.
Применение: Эти насосы лучше всего подходят для жидкостей и лосьонов низкой вязкости. Они предлагают исключительно высокую скорость обработки. Однако они по-прежнему очень чувствительны к твердым частицам. Если в вашу формулу входят отшелушивающие шарики или кусочки растений, шестеренный насос, скорее всего, раздавит их или полностью забьет.
При выборе механизма дозирования вы должны отдавать приоритет гигиене и точности. Обратите внимание на расширенные возможности очистки на месте (CIP) и стерилизации на месте (SIP). Эти функции позволяют операторам промывать горячую воду и стерилизующие химикаты через каналы насоса без демонтажа тяжелой механики.
Обратите особое внимание на конструкцию запорного клапана форсунки. Обычно вы выбираете между продувочными клапанами и механическими запорными клапанами. При механическом отключении используется физический штифт, который мгновенно блокирует отверстие сопла, физически отсекая поток продукта. Это предотвращает загрязнение верхней области уплотнения оставшимися каплями.
Тип насоса | Механический принцип | Идеальная вязкость | Ключевое преимущество |
|---|---|---|---|
Поршневой насос | Объемное перемещение через цилиндр | Высокая (Кремы, пасты, гели) | Легко справляется с абразивными материалами. |
Роторный/шестеренный насос | Непрерывный поток через взаимосвязанные шестерни | Низкая (жидкости, легкие лосьоны, сыворотки) | Исключительно высокая скорость обработки |
Для предотвращения катастрофических сбоев партии необходимо строго совместить механизм уплотнения с подложкой трубки. Несоответствие здесь испортит тысячи продуктов. Разные материалы требуют совершенно разных термодинамических или механических применений для достижения герметичного уплотнения.
Механика: Для герметизации горячим воздухом используются направленные сопла, которые направляют горячий воздух вверх, к внутренней стенке трубы. Это быстро нагревает внутренние пластиковые слои до расплавленного состояния. Сразу после нагревания холодные зажимные губки сжимают расплавленные слои вместе, образуя прочное сварное соединение.
Оценочная линза: это установленный отраслевой стандарт для машин для наполнения и запечатывания пластиковых туб . Оценивая эту технологию, обратите внимание на точные цифровые средства контроля температуры. Недостаточное тепло приводит к образованию слабых, легко разрушающихся сварных швов. И наоборот, чрезмерное тепло вызывает подгорание, пузырение или эстетическую деформацию внешней части трубки.
Механика: Ультразвуковая сварка позволяет избежать прямого попадания горячего воздуха. Вместо этого акустический рупор вибрирует с невероятно высокой частотой относительно материала трубки. Это молекулярное трение создает локализованное тепло строго изнутри самого материала. Пластик плавится в заданной точке трения и плавится под давлением зажима.
Оценочная линза: этот метод генерирует очень низкое внешнее тепловое излучение. Он идеально подходит для упаковки термочувствительной косметики или летучих фармацевтических мазей, которые могут разлагаться под воздействием горячего воздуха. Он также с превосходной надежностью обрабатывает тубы из фольгированного ламината.
Механика: алюминий невозможно расплавить в традиционной упаковочной среде. Требуется механическое складывание металла. Мощные обжимные губки выполняют последовательные складки на открытом конце. Стандартные машины выполняют двойную, тройную или сложную седловидную фальцовку для соединения слоев металла.
Оценочная линза: при проверке ультразвукового устройства для запечатывания металлических труб или механического обжимного устройства вы должны убедиться в отсутствии микротрещин. Если складные губки будут слишком агрессивными, они сломают тонкую внутреннюю защитную оболочку алюминиевой трубки. Это разрушает герметичный барьер, позволяя кислороду портить продукт внутри.
Всегда калибруйте температуру сварки и давление зажимов в начале каждой смены. Изменение влажности или температуры окружающей среды на заводе может незначительно изменить температуру плавления подложек пластиковых трубок. Частые испытания на разрыв случайных запечатанных образцов обеспечивают постоянное соответствие стандартам качества.
Вы должны оценить, как фундаментальная конструкция машины влияет на текущее использование рабочей силы и будущий масштаб производства. Недорогая машина становится обузой, если на ее переналадку между различными партиями продукции требуются часы.
Критерии: Операционная эффективность зависит от скорости переключения. Вы должны оценить, насколько быстро операторы могут менять удерживающие шайбы, погружные насадки и уплотнительные губки при изменении диаметра труб или формулы продукта. Современные масштабируемые машины имеют конструкцию, позволяющую осуществлять перенастройку без использования инструментов. Операторы используют быстроразъемные рычаги и защелкивающиеся компоненты, а не гаечные ключи и шестигранные ключи. Ваше предприятие должно быть нацелено на полную механическую замену менее чем за 30 минут.
Критерии: Надежная архитектура управления предотвращает ежедневные простои. Ищите надежные интеграции с ПЛК Siemens или Allen-Bradley. Интерфейс должен включать комплексную систему управления рецептами. Система рецептов сохраняет оптимальные настройки температуры, скорости вращения и параметры объема наполнения для конкретных продуктов. Операторы могут нажать кнопку для мгновенного вызова, что исключает необходимость ручных догадок во время настройки.
Критерии: Соблюдение нормативных требований требует строгих санитарно-гигиенических требований. Убедитесь, что все контактные детали изготовлены из нержавеющей стали 316L, которая устойчива к коррозии от агрессивных фармацевтических или косметических химикатов. Машина должна соответствовать стандартам FDA и GMP. Осмотрите внутренний трубопровод на предмет застойных зон — участков трубы, где жидкость может застаиваться. Не должно быть скрытых ниток и острых внутренних углов, где могут обитать и размножаться бактерии.
Покупатели часто недооценивают важность доступных портов проверки. Без этих портов командам по обеспечению качества сложно вставлять датчики температуры или брать стерильные мазки во время процессов SIP, что приводит к неудачным проверкам соответствия.
Менеджерам объектов и покупателям необходима действенная система принятия решений, чтобы ориентироваться на переполненном рынке оборудования. Используйте этот подробный контрольный список, чтобы обеспечить машину, которая действительно подойдет вашему производственному цеху.
Реалистично определите требования к производительности: не полагайтесь исключительно на максимальную теоретическую скорость машины, указанную в брошюре. Рассчитайте необходимое количество трубок в минуту (TPM) в зависимости от фактического показателя OEE за смену. Учитывайте обязательные перерывы, ежедневные циклы уборки и плановое техническое обслуживание. Машина, рассчитанная на 60 TPM, при практической устойчивой работе может выдавать только 45 TPM.
Проведите заводские приемочные испытания (FAT). Никогда не завершайте покупку без тщательного FAT. Отправьте конкретную формулу продукта и точные материалы для пустых тюбиков на предприятие поставщика. Запустите непрерывную тестовую партию на своей машине. Это физическое испытание выявляет скрытые проблемы с вязкостью или несовместимость подложек еще до того, как машина доберется до вашего пола.
Проверьте поддержку поставщика и наличие запчастей. Сложная техника требует постоянного обслуживания. Оцените соглашение об уровне обслуживания (SLA) поставщика на предмет замены изнашиваемых деталей. Вам регулярно понадобятся новые нагревательные элементы, режущие лезвия и тефлоновые ленты. Убедитесь, что производитель предлагает оперативную техническую поддержку внутри страны, чтобы мелкие электрические неисправности не приводили к простоям на несколько дней.
Знание того, как работает оборудование, является абсолютной основой для выбора машины, обеспечивающей высокую производительность и малое время простоя. Когда вы поймете взаимосвязь между поршневыми насосами и вязкостью или разницу между горячим воздухом и ультразвуковым уплотнением, вы избавитесь от догадок при закупках.
Ваш следующий шаг должен быть очень действенным. Составьте точные спецификации материалов, включая образцы трубок, размеры диаметров и данные о вязкости продукта. Обратитесь к производителям, включенным в короткий список, и запросите индивидуальную демонстрацию механической части. Потребуйте прогон пробы с использованием вашей фактической формулы. Отдавая предпочтение инженерным реалиям над базовыми функциями, вы обеспечите оборудование, которое оптимизирует вашу производственную линию на долгие годы вперед.
Ответ: С механической точки зрения модульные машины могут работать и с тем, и с другим путем замены уплотнительной головки — от сопел горячего воздуха до металлических обжимных губок. Однако с практической точки зрения это зачастую неэффективно. Время переналадки, необходимое для замены компонентов нагрева, выравнивания складных губок и повторной калибровки датчиков, может занять несколько часов, что значительно снижает ежедневную производительность.
Ответ: Реалистичные инженерные показатели точности наполнения обычно варьируются от ±0,5% до ±1% от заданного объема. Этот допуск во многом зависит от вязкости продукта, температурной стабильности во время работы и конкретной конструкции насоса (например, поршни с сервоприводом обычно имеют более жесткие допуски, чем пневматические поршни).
Ответ: Тюбики обычно выходят из строя из-за того, что продукт во время дозирования попадает в зону уплотнения, что препятствует правильному сплавлению пластика или металла. Машины снижают этот риск, используя ныряющие насадки, которые заполняются снизу вверх. Они также используют механические запорные клапаны или функции обратного всасывания для устранения капель до того, как трубка достигнет уплотнительных губок.
