Упаковочные линии средних и больших объемов сталкиваются с определенным узким местом: перемещение контейнеров из неорганизованного хранилища в ориентированную, синхронизированную подачу для последующей обработки. При сбросе контейнеров в бункер они располагаются в случайном порядке. Чтобы установить их вертикально и правильно расположить без замедления работы наполнителя, требуется точный механический контроль.
Диапазон объемов 100–1000 мл представляет собой уникальную инженерную задачу. Предприятия должны балансировать между высокой скоростью и физической реальностью обработки объектов различной геометрии. В первую смену вы можете использовать дорожные контейнеры емкостью 100 мл, а во вторую — контейнеры для массовых грузов емкостью 1000 мл. В рамках усилий по обеспечению устойчивого развития в индустрии напитков также используются хрупкие материалы, такие как сверхлегкий 9,0-граммовый ПЭТ, который легко разрушается под давлением.

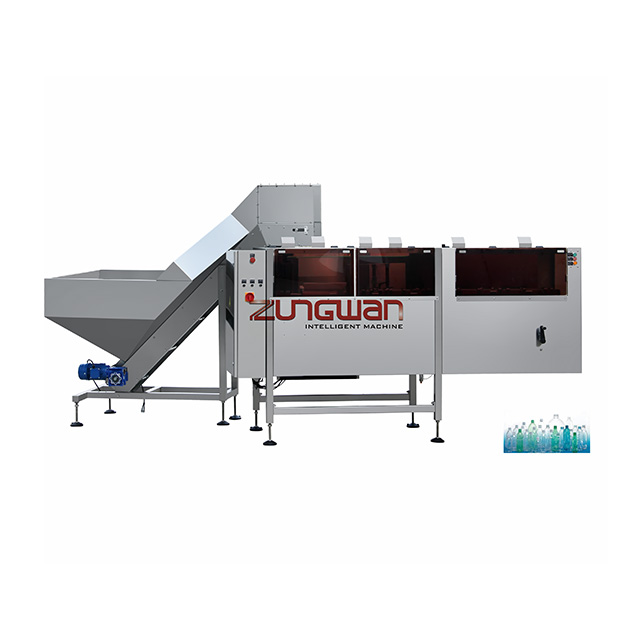

Чтобы решить эту проблему, в производство устанавливается дешифратор пластиковых бутылок . Мы будем оценивать эти системы на основе занимаемой площади, количества бутылок в минуту в стабильном состоянии, надежности ориентации и эффективности переключения.
Компромисс между скоростью и стабильностью: максимальная номинальная скорость (BPM) является вторичной по отношению к установившейся рабочей скорости; легкий ПЭТ требует специального обращения с низким уровнем ударов, чтобы предотвратить раздавливание на высоких скоростях.
Экономика переналадки: Настоящая машина для сортировки бутылок разных размеров должна обеспечивать возможность быстрой смены инструментов без использования инструментов или быстрой смены инструментов, чтобы сделать использование партий объемом 100 мл и 1000 мл на одной линии экономически выгодным.
Ограничения занимаемой площади: роторные и линейные дескремблеры имеют различное соотношение занимаемой площади и выходной мощности; Планировка предприятия и интеграция бункеров определяют выбор подходящего типа машины в такой же степени, как и производственные цели.
Готовность к интеграции. Ценность расшифровщика зависит от его способности беспрепятственно передавать поток на последующие воздушные конвейеры или заправочные блоки, не вызывая микроостановок.
Перемещение контейнеров с 10-кратным объемом требует точного механического управления. Физические различия в центре тяжести и массе бутылки для личной гигиены емкостью 100 мл и бутылки для напитков или химикатов емкостью 1000 мл определяют, как машина должна взаимодействовать с пластиком. Бутылка объемом 100 мл обычно плотная и компактная. Он быстро падает в сортировочные каналы и поднимается с минимальным усилием. Бутылка емкостью 1000 мл имеет гораздо большую площадь поверхности и более высокий центр тяжести. Он может опрокинуться, если конвейер ускоряется слишком быстро или если сортировочные крюки оказывают неравномерное давление.
Когда пустая бутылка емкостью 1000 мл движется по высокоскоростной линии, она действует как парус. Даже незначительные потоки воздуха от близлежащих охлаждающих вентиляторов или небольшие вибрации от приводного двигателя конвейера могут дестабилизировать его. Механизм сортировки должен учитывать эту нестабильность, поддерживая постоянный контакт с бутылкой до тех пор, пока она не будет надежно передана на следующий этап работы машины.
Атрибут контейнера | Динамика бутылки 100 мл | Динамика бутылки 1000 мл | Требование к обработке |
|---|---|---|---|
Центр тяжести | Низкий и стабильный | Высокий и склонен к опрокидыванию | Регулируемые боковые ремни или глубокие направляющие |
Площадь поверхности | Минимальный | Большой (восприимчив к воздушным потокам) | Вакуумные конвейеры для стабилизации на выходе |
Толщина стены | Обычно жесткий | Часто тонкостенные и гибкие. | Точки контакта с низким коэффициентом трения для предотвращения раздавливания |
Сортировка по размеру канала | Быстро заходит | Требуется более длительное время урегулирования | Переменная регулировка скорости сортировочного диска. |
Многие предприятия пытаются использовать машины сверхширокого диапазона, заявленные возможности от 10 мл до 10 л. Эти системы часто ставят под угрозу механическую стабильность. Сортировочная чаша, направляющие и механизмы выброса просто не могут обеспечить жесткие допуски при такой огромной разнице в размерах. Напротив, специальный расшифровщик пластиковых бутылок емкостью 100–1000 мл ориентирован на средний диапазон. Это обеспечивает лучшую надежность в установившемся режиме и меньше механических компромиссов. Инструменты соответствуют конкретной кривизне и распределению веса контейнеров среднего размера, что снижает вероятность застревания.
Сдвиг отрасли в сторону экологичной упаковки еще больше усложняет сортировку. Современные предприятия перерабатывают тонкостенные бутылки из ПЭТ, ПНД, ПП, ПС (полистирола) и ПВХ. Эти материалы очень чувствительны к истиранию, вмятинам или застреванию в устаревших сортировочных бункерах. Когда тяжелая загрузка сыпучего пластика находится в традиционном бункере, вес стопки может раздавить на дне сверхлегкие 9,0-граммовые ПЭТ-бутылки. Механизм сортировки должен отделять эти хрупкие контейнеры без приложения чрезмерного трения или силы зажима.
Успешная реализация соответствует строгим критериям. Во время стандартного производственного цикла следует ожидать следующих показателей производительности:
Точность ориентации более 99,5% для бутылок всех форматов.
Процент брака ниже 0,5%, при этом отбракованные бутылки автоматически рециркулируются без вмешательства оператора.
Смена формата между размерами 100 мл и 1000 мл выполняется менее чем за 15 минут.
Отсутствие косметических повреждений, включая потертости, царапины или деформации шейных колец.
Равномерное расстояние и шаг на выходном конвейере для предотвращения застревания наполнителя на выходе.
Производители часто рекламируют максимальную теоретическую скорость. Это число представляет собой абсолютный предел, которого может достичь машина в идеальных условиях с самым простым форматом бутылок. Гарантированная устойчивая скорость — это показатель, который действительно имеет значение. Устойчивая скорость учитывает такие реальные переменные, как незначительные колебания давления воздуха, небольшие изменения в формовании бутылок и постоянное пополнение бункера.
Объем бутылки напрямую влияет на эту скорость. Машина может легко очистить 300 бутылок в минуту (BPM) при работе с бутылками емкостью 100 мл. Эти контейнеры меньшего размера занимают меньше физического места в сортировочной чаше, что позволяет обрабатывать больше единиц продукции за один оборот. Когда вы переходите на бутылки емкостью 1000 мл, производительность той же машины может упасть до 120 ударов в минуту. Больший физический размер бутылки объемом 1000 мл ограничивает количество бутылок, которые могут одновременно поместиться в сортировочные каналы.
Элеватор для массовой подачи и бункер большой емкости играют решающую роль в поддержании постоянной скорости. Переработка больших объемов сыпучего пластика требует синхронизированной скорости подачи элеватора. Если элеватор с перегородками работает слишком медленно, это приводит к истощению сортировщика, что приводит к падению производительности. Если он работает слишком быстро, диск переполняется, что приводит к застреванию и разбиванию бутылок. Усовершенствованные системы используют фотоэлементы и ультразвуковые датчики в сортировочной чаше для связи с приводом лифта через контур ПИД-регулирования. Если датчик обнаруживает, что чаша заполнена только на 30 %, частотно-регулируемый привод (ЧРП) увеличивает мощность двигателя подъемника. Если емкость чаши достигает 80%, двигатель замедляется. Это предотвращает эффект водопада, когда в чашу одновременно падает слишком много бутылок.
Площадь помещения является ценным активом любого упаковочного предприятия. Необходимо учитывать блок расшифровки стержня, бункер для массовых материалов и выходной конвейер. Бункер для массовых грузов часто занимает больше квадратных метров, чем сам расшифровщик. Для стандартной вращающейся чаши может потребоваться пространство размером 4x4 фута, но для сопутствующего бункера и элеватора могут легко потребоваться дополнительные 6x8 футов.
Использование вертикального пространства позволяет сэкономить площадь помещения. Некоторые бункеры оснащены подъемником с крутым наклоном, который поднимает объем хранилища вверх, а не наружу. Однако это требует достаточного зазора над потолком и несколько усложняет загрузку бункера, часто требуя вторичного механизма разгрузки. Горизонтальная компоновка распределяет оборудование, требуя больше места на полу, но обеспечивая операторам более легкий доступ, позволяющий сбрасывать кучу пустых бутылок прямо в мусорное ведро.
Компактные моноблочные системы «все в одном» объединяют дескремблер непосредственно с наполнителем. Это экономит значительное пространство и устраняет необходимость в длинных накопительных конвейерах. Модульные установки требуют большей площади, но дают явные преимущества. Они обеспечивают более легкий доступ для обслуживания, позволяют использовать большие объемы хранения и создают буферную зону между расшифровщиком и наполнителем для устранения мелких неисправностей без остановки всей линии.
Точность ориентации сильно зависит от геометрии бутылки. Симметричные бутылки, как и стандартные баллоны, нужно только стоять вертикально. Асимметричные флаконы, такие как триггерные распылители или флаконы со смещенным горлышком, требуют вторичной ориентации. Машина должна не только ставить их вверх, но и поворачивать так, чтобы передняя панель была обращена в правильном направлении для маркировки.
Машина для ориентации круглых пластиковых бутылок обычно работает за счет центробежной силы. Когда центральный диск вращается, бутылки выдвигаются к внешнему краю, где механические крючки или фигурные каналы захватывают более тяжелое основание, позволяя более легкому горлышку качнуться вверх. Системы, предназначенные для бутылок сложных профилей, таких как квадратные, овальные или прямоугольные бутылки, часто используют ряд ремней и оптических датчиков для определения положения бутылки и соответствующего манипулирования ею.
Современные автоматические дешифраторы пластиковых бутылок справляются с неправильно расположенными бутылками, не останавливая линию. Если бутылка не встает должным образом, машина не неисправна. Вместо этого он использует автоматические петли рециркуляции или целенаправленный выброс воздуха. Датчик обнаруживает упавшую бутылку на выходе, и быстрый поток сжатого воздуха отбрасывает ее обратно в сортировочную чашу или контейнер для отходов, позволяя остальной части линии продолжать работу без перерывов. Время подачи этих воздушных струй откалибровано в миллисекундах, чтобы гарантировать выбрасывание только упавшей бутылки, а вертикальные бутылки проходят безопасно.
Выбор правильной архитектуры для машины для сортировки бутылок разных размеров полностью зависит от вашего ассортимента продукции. Различные механические подходы предлагают определенные преимущества в зависимости от формы бутылки, материала и требуемой скорости.
В роторных расшифровщиках используется вращающийся центральный диск. Бутылки беспорядочно падают из бункера на этот диск. Центробежная сила подталкивает бутылки к внешнему краю чаши. Здесь они попадают в специальные каналы отбора, которые принимают бутылки только в продольном направлении. Механические рычаги или крючки стеклоочистителей затем захватывают основание бутылки, используя силу тяжести и инерцию движения вперед, чтобы повернуть горлышко вверх, и бутылка падает на выходной конвейер.
Эти системы лучше всего подходят для высокоскоростных процессов, в которых используются преимущественно круглые или простые цилиндрические бутылки. Линии по производству напитков, использующие легкие ПЭТ-бутылки для воды, в значительной степени полагаются на роторные системы, поскольку они могут обеспечить огромную производительность. Внутренние направляющие часто изготавливаются из пластика UHMW (сверхвысокомолекулярный вес), чтобы уменьшить трение и предотвратить появление царапин.
Однако ротационные системы имеют ограничения. Они могут быть агрессивными при работе с очень легкими бутылками, если скорость вращения и допуски каналов не откалиброваны должным образом. Трение вращающегося диска может поцарапать прозрачный пластик. Кроме того, сменные детали строго необходимы при переходе между бутылками совершенно разного диаметра, например, при переключении с контейнера емкостью 100 мл на контейнер емкостью 1000 мл. Замена этих тяжелых пластиковых или металлических направляющих требует времени и специального места для хранения неиспользуемых инструментов.
Линейные расшифровщики используют совершенно другой подход. В них используется ряд движущихся ремней, работающих с разными скоростями. Бутылки падают из лифта на ленту первичного выравнивания, которая заставляет их выстраиваться в одну линию и лежать ровно. Затем они проходят через противоположные боковые ленты. Эти ремни захватывают бутылку и используют механические крючки или ремни с регулируемой скоростью, чтобы удерживать бутылку в вертикальном положении при ее движении вперед.
Эта архитектура очень универсальна. Он лучше всего подходит для линий, требующих частой смены сложных форм, таких как овалы, колбы, прямоугольные контейнеры и триггерные распылители, для различных материалов, таких как полиэтилен высокой плотности, полипропилен и ПВХ. Ремни с боковыми захватами можно регулировать внутрь или наружу с помощью простых ручных рукояток, чтобы приспособить их к бутылкам разной ширины.
Основное ограничение — скорость. Линейные системы обычно имеют более низкую максимальную скорость по сравнению с роторными системами. Они также требуют точной калибровки натяжения ремня и управления коэффициентом трения. Твердость резиновых ремней имеет решающее значение. Если резина слишком твердая, она скользит по гладкому пластику. Если он слишком мягкий, он быстро изнашивается и требует частой замены.
Роботы-расшифровщики представляют собой самый передовой уровень технологии сортировки. Эти системы объединяют роботов Delta с системами 3D-видения. Элеватор для массовых грузов сбрасывает бутылки на широкий плоский конвейер. Система технического зрения сканирует конвейер, определяя точное положение и ориентацию каждой бутылки. Затем роботы Delta снимают бутылки прямо с ленты и вертикально помещают их на разгрузочный конвейер.
Это лучше всего подходит для требований отсутствия истирания, очень хрупких материалов и экстремальных многоформатных линий. Поскольку здесь нет механических сортировочных каналов или вращающихся дисков, бутылки никогда не трутся друг о друга или о стенки машины. Механические переключения практически исключены; переключение со 100 мл на 1000 мл — это просто изменение рецепта программного обеспечения на HMI.
К ограничениям относится большая занимаемая площадь для высокоскоростных приложений. Пропускная способность роботизированной руки ниже по сравнению с механическими ротационными системами. Для достижения высоких скоростей необходимо последовательно установить несколько роботизированных манипуляторов, что увеличивает общую длину машины. Правильное освещение также необходимо для того, чтобы система технического зрения могла точно обнаружить прозрачные ПЭТ-бутылки на фоне конвейерной ленты.
Тип архитектуры | Первичный механизм | Лучшие геометрические формы бутылок | Метод переключения | Потенциал пропускной способности |
|---|---|---|---|---|
Роторный/Центробежный | Вращающийся диск и центробежная сила | Круглые простые цилиндры | Формат деталей/Механические направляющие | Очень высокий (300+ ударов в минуту) |
Линейный/Ремень | Ремни дифференциальной скорости и крюки | Овалы, квадраты, асимметричные | Ручная или моторизованная регулировка. | От среднего до высокого (100–200 ударов в минуту) |
Робототехника/Видение | Роботы Delta и 3D-камеры | Очень хрупкий, сложный, многокомпонентный | Программный рецепт (без инструментов) | Средний (Весы с подсчетом рук) |
При эксплуатации линии, обрабатывающей бутылки емкостью 100 и 1000 мл, время переналадки определяет эффективность вашей работы. Механические замены требуют рабочей силы и приводят к потерям производственного времени. Если ротационной машине требуется 45 минут, чтобы заменить направляющие чаши и разгрузочные направляющие, за это время вы потеряете сотни потенциально упакованных продуктов.
Чтобы сократить время простоя, современные расшифровщики включают в себя специальные функции. Регулировка без инструментов позволяет операторам заменять детали с помощью быстроразъемных рычагов, а не гаечных ключей. Моторизованные автоматические переключения используют рецепты HMI; оператор выбирает на экране бутылку емкостью 1000 мл, а серводвигатели автоматически расширяют направляющие до необходимого миллиметра. Детали формата с цветовой маркировкой гарантируют, что операторы случайно не перепутают направляющие емкостью 100 мл с направляющими емкостью 500 мл, что предотвращает катастрофические сбои при запуске.
Стандартная оптимизированная процедура переключения должна состоять из следующих шагов:
Включите протоколы блокировки/маркировки (LOTO) при отключении основного питания.
Вылейте все оставшиеся бутылки емкостью 100 мл из бункера и сортировочной чаши.
Ослабьте зажимы без инструментов и снимите направляющие чаши из сверхвысокомолекулярного материала емкостью 100 мл.
Установите направляющие чаши емкостью 1000 мл с цветовой маркировкой и зафиксируйте зажимы.
Отрегулируйте боковые направляющие выходного конвейера в соответствии со спецификацией более широкой емкости 1000 мл.
Выберите рецепт на 1000 мл на HMI, чтобы автоматически регулировать скорость подачи элеватора.
Перед возобновлением полного производства запустите тестовую партию из 10 бутылок, чтобы проверить точность ориентации.
Дескремблеры выдерживают постоянные механические нагрузки. К быстроизнашивающимся компонентам относятся ремни бокового захвата на линейных машинах, резиновые крюки на роторных машинах и пневматические клапаны, используемые для выброса. Эти детали требуют регулярного осмотра и замены для поддержания постоянной скорости.
Пневматические дескремблеры имеют скрытое потребление сжатого воздуха. Воздушные форсунки, используемые для ориентации или отклонения бутылок, работают постоянно. Если подача воздуха в установку колеблется, точность расшифровщика упадет. Переход на механический выброс или ориентацию с сервоприводом снижает зависимость от воздушного компрессора установки.
Доступ к санитарии имеет решающее значение, особенно в фармацевтической или пищевой промышленности. Машина должна иметь конструкцию с открытой рамой. Операторам необходим свободный доступ для протирания сортировочной чаши, очистки под ремнями и удаления пластиковой пыли, образующейся в результате трения бутылок о направляющие.
Интервал технического обслуживания | Компонент | Требуется действие |
|---|---|---|
Ежедневно | Фотодатчики | Протрите линзы от пластиковой пыли, чтобы обеспечить точный контроль подачи подъемника. |
Еженедельно | Линейные ремни с боковым захватом | Проверьте натяжение ремня и осмотрите резину на предмет затирания или чрезмерного износа. |
Ежемесячно | Пневматические эжекторы | Проверьте регуляторы давления воздуха и осушите влагоуловители. |
Ежеквартальный | Подшипники главной передачи вращения | Нанесите пищевую смазку на фитинги зерка на центральном валу. |
Анскремблер не работает изолированно. Критическая точка передачи возникает при перемещении бутылки с выхода расшифровщика на последующее оборудование. В зависимости от линии это может быть вакуумный конвейер, шайбовая система или непосредственно разливочный моноблок.
Если передача будет грубой, бутылки опрокинутся, что приведет к застреванию на входе наполнителя. Вакуумные конвейеры помогают стабилизировать легкие ПЭТ-бутылки, притягивая их к ленте. Переходные пластины между выходом дескремблера и выходным конвейером должны быть идеально ровными. Даже разница в высоте в один миллиметр может сбить бутылку емкостью 1000 мл.
Зоны накопления абсолютно необходимы. Между расшифровщиком и наполнителем должен быть буфер конвейерного пространства. Это накопление предотвращает каскадное распространение мелких микроостановок дешифратора по линии и остановку наполнителя. Если расшифровщик отбраковывает одну бутылку с перекосом, зона накопления подает наполнитель до тех пор, пока расшифровщик не догонит его.
Запланируйте заводское приемочное испытание (FAT), используя самую легкую ПЭТ-бутылку весом 9,0 г и самый маленький контейнер емкостью 100 мл, чтобы проверить установившуюся скорость перед окончательным выбором оборудования.
Проверьте площадь пола и высоту потолка вашего предприятия, чтобы определить, какой вариант лучше всего подходит для вашей планировки: вертикальный наклонный подъемник или горизонтальный бункер для массовых грузов.
Оцените свой конкретный ассортимент продукции, чтобы выбрать между ротационной системой для высокоскоростных круглых бутылок или линейной системой для сложных асимметричных форм.
Укажите механизмы замены без использования инструментов и детали с цветовой маркировкой в требованиях к вашему оборудованию, чтобы минимизировать время простоя при работе с партиями объемом 100–1000 мл.
Убедитесь, что в конструкции вашей линии предусмотрено достаточное накопление вакуумного конвейера между дескремблером и наполнителем для устранения микрозасоров.
Ответ: Средняя скорость варьируется от 50 до более 300 бутылок в минуту. Скорость обратно пропорциональна размеру бутылки. Машина может обрабатывать круглые бутылки емкостью 100 мл со скоростью 300 ударов в минуту, но при работе с асимметричными контейнерами емкостью 1000 мл скорость снижается до 100 мл из-за нехватки места в сортировочной чаше.
А: Да. Для обработки такого широкого ассортимента требуются регулируемые механические сортировочные каналы, детали сменного формата или роботизированные системы машинного зрения. Специализированные машины среднего класса работают лучше, чем сверхширокие машины, поскольку геометрия их сердцевины оптимизирована для контейнеров среднего размера.
Ответ: Чтобы защитить тонкостенный ПЭТ, дескремблеры используют направляющие из сверхвысокомолекулярного материала с низким коэффициентом трения, синхронизированную подачу сыпучих материалов в элеваторах для предотвращения тяжелых скоплений и точное натяжение ленты. Роботизированные системы полностью исключают механическую сортировку, обеспечивая отсутствие истирания или дробления в процессе ориентации.
Ответ: Роторные расшифровщики используют вращающийся диск и центробежную силу для организации бутылок, что делает их идеальными для высокоскоростных круглых контейнеров. Линейные дескремблеры используют движущиеся ленты с разными скоростями для поднятия бутылок, обеспечивая большую универсальность при обработке сложных форм, таких как овалы и квадраты.
Ответ: Бункер хранит большое количество неорганизованных бутылок и подает их в расшифровщик с контролируемой скоростью. Это предотвращает нехватку бутылок или перегрузку сортировочного механизма, гарантируя, что машина поддерживает постоянную устойчивую скорость без заклинивания.
